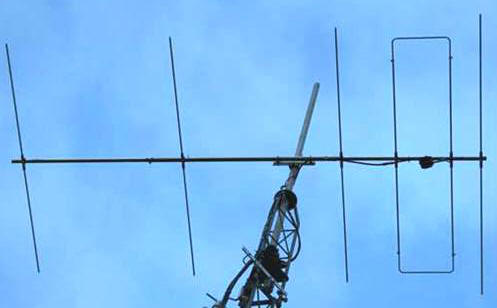

Antena de 5 Elementos para VHF 146 MHz LFA
(modificada)
|
Elemento |
Espaçamento
em metros |
Comprimento total
do elemento |
Tubo utilizado |
| |
|
|
|
|
Refletor |
0 m |
1,0188 m |
3/8 Pol ou 10 mm
de diâmetro ou vergalhão |
|
Irradiante 1 |
0.122 m |
86,0 cm |
1/2 Polegada ou
Tubo de 12 mm |
|
Irradiante 2 |
0.299 m |
86,0 cm |
1/2 Polegada ou
Tubo de 12 mm |
|
Diretor 1 |
0.558 m |
93,04 cm |
3/8 Polegada ou
Tubo de 10 mm ou vergalhão |
|
Diretor 2 |
1.125 m |
88,58 cm |
3/8 Polegada ou
Tubo de 10 mm ou vergalhão |
|
Diretor 3 |
1.789 m |
84,6 cm |
3/8 Polegada ou
Tubo de 10 mm ou vergalhão |

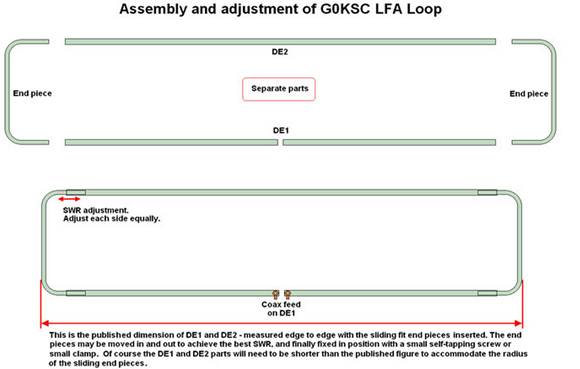

Irradiante 1 e 2 são unidos nos finais por
tubos de 3/8 de pol (ver esquema abaixo)
Ponto de alimentação é no centro do
Irradiante 1 espaçamento de 3 cm |
|
MATERIAL UTILIZADO COM UM POUCO DE SOBRA |
| |
|
| GONDOLA DE ALUMINIO QUADRADA
1,5 POL X 1,5 POL |
2,0 metros |
| TUBO DE ALUMÍNIO DE 3/8 DE
POLEGADA |
5,0 metros |
| TUBO DE ALUMINIO DE ½
POLEGADA |
2,0 metros |
| ABRAÇADEIRAS PARA ½ POL |
4 |
| ABRAÇADEIRAS PARA 3/8 |
4 |
|
